前言
TL-MR3420是一款新一代的3G無線路由器，兼容主流的3G制式——CDMA2000（中國電信）、WCDMA（中國聯通）、TD-SCDMA（中國移動）。通過使用該設備可以滿足多人共享3G無線寬帶的目的，并且該款3G無線路由器還支持3G無線寬帶和有線寬帶自動備份功能。支持可選四種模式之一：3G優先、僅用3G、wan優先、僅用wan，配置更加靈活。
下面介紹TL-MR3420的快速配置方法。
1. PC的網絡參數設置
1.1 Windows XP系統下的網絡參數設置
1.1.1 手動設置網絡參數

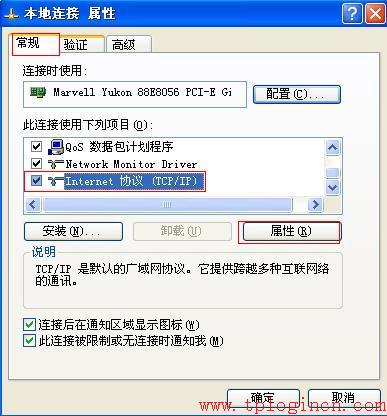

鼠標右鍵單擊桌面“網上鄰居”，選擇 “屬性”。選擇連接3G路由器的網卡對應的“本地連接”，右鍵單擊該“本地連接”，選擇“屬性”。左鍵單擊“常規”選項卡中的“Internet協議（TCP/IP）”，點擊“屬性”。

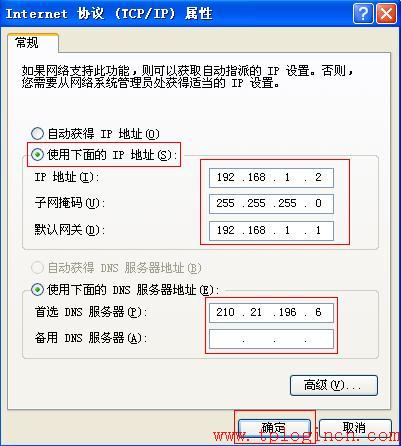

選擇“使用下面的IP地址”，填入IP地址：192.168.1.2，子網掩碼：255.255.255.0，默認網關：192.168.1.1；在“使用下面的DNS服務器地址”中填入當?shù)谼NS服務器地址，如不清楚可咨詢當?shù)鼐W(wǎng)絡服務商。
1.1.2 自動獲取網絡參數

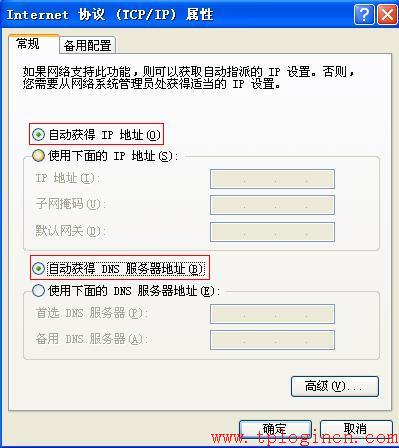

在如下圖所示界面選擇“自動獲得IP地址”，PC自動獲得IP地址與DNS服務器地址，TL-MR3420的DHCP服務器默認開啟，可以自動為PC分配IP地址。
1.2 Windows7系統下的網絡參數設置
1.2.1 手動設置網絡參數

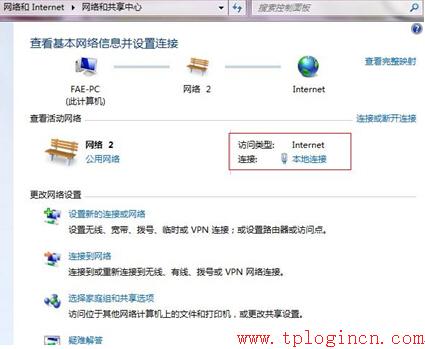

右鍵單擊桌面“網絡”選擇“屬性”，打開如下圖所示界面。

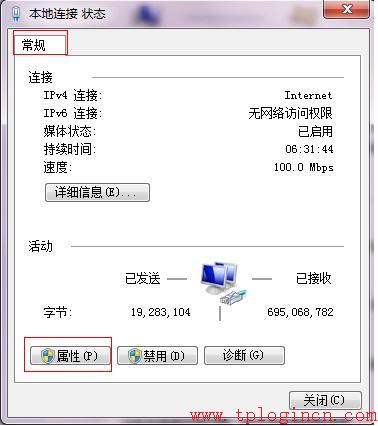

點擊“本地連接”，出現如下圖所示界面，點擊“屬性”。

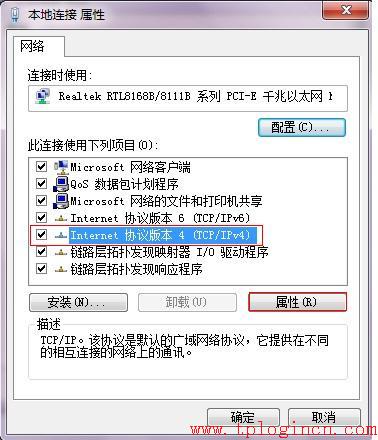

選擇“Internet 協議版本4（TCP/IPv4）”，點擊“屬性”。

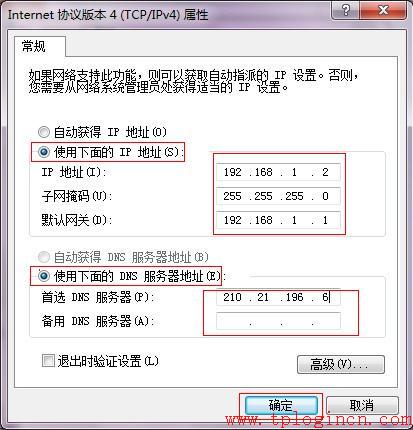

選擇“使用下面的IP地址”，填入IP地址：192.168.1.2，子網掩碼：255.255.255.0，默認網關：192.168.1.1；在“使用下面的DNS服務器地址”中填入當?shù)谼NS服務器地址，如不清楚可咨詢當?shù)鼐W(wǎng)絡服務商。
1.2.2 自動獲取網絡參數

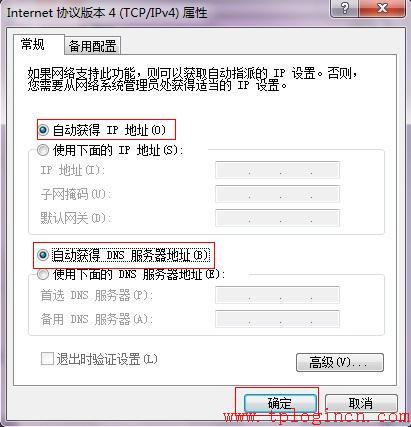

在如下圖所示界面選擇“自動獲得IP地址”，PC自動獲得IP地址與DNS服務器地址，TL-MR3420的DHCP服務器默認開啟，可以自動為PC分配IP地址。
2. TL-MR3420快速設置
2.1 識別上網卡
設置好電腦的網絡參數后，將3G無線上網卡插在MR3420的USB插口上，打開網頁瀏覽器，在地址欄輸入“192.168.1.1”，在彈出的用戶名和密碼輸入框中輸入用戶名：admin，密碼：admin，點擊“確定”，進入管理主界面。

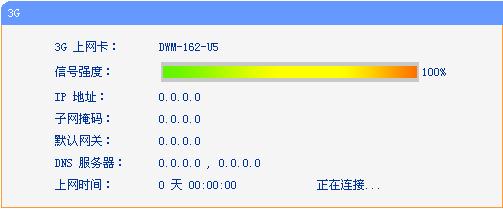

打開“運行狀態”——“3G”，“3G上網卡”一般會顯示正在識別，請稍作等待，約20秒。如果能夠識別并顯示3G上網卡的型號，如下圖所示界面，就可以直接跳到3.2章節。

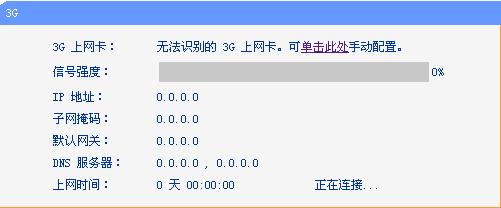

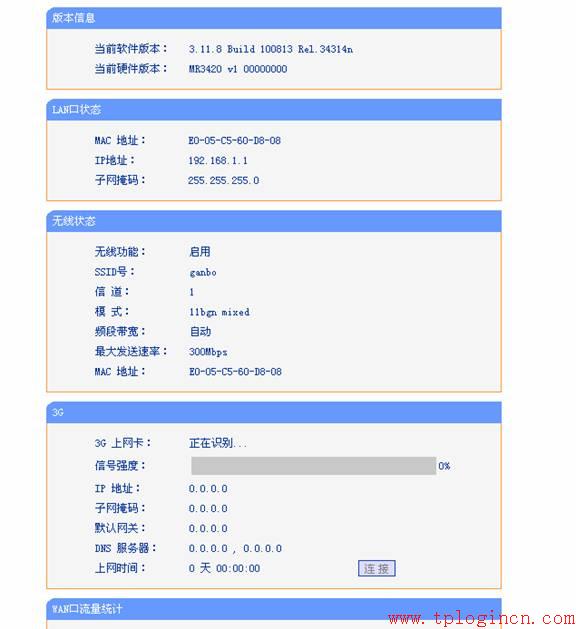

若不能識別3G上網卡，如下所示界面，我們就需要手動載入3G無線上網卡對應的BIN文件。BIN文件可以在TP-LINK網站上下載。如果您在TP-LINK網站www.tp-link.com.cn沒有找到您的網卡型號對應的BIN文件，請致電TP-LINK技術服務電話400-8863400，我們的技術人員將為您提供技術支持。若在TP-LINK網站找到并下載了您的3G網卡對應的BIN文件，請按照以下步驟進行操作。

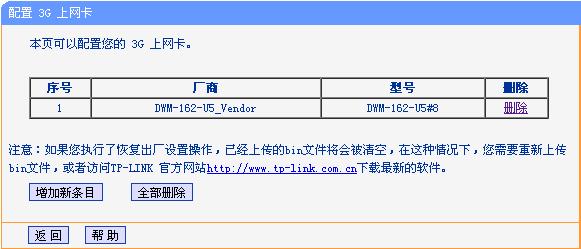

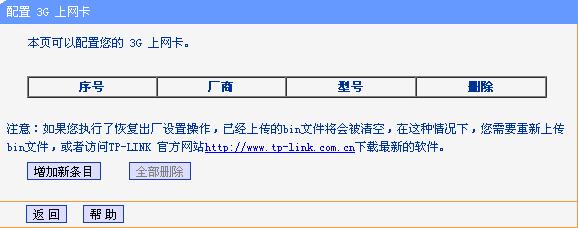

首先點擊上圖中的“單擊此處”，出現“配置3G上網卡”頁面，如下圖所示。
點擊“增加新條目”，出現下圖所示頁面。
點擊“選擇文件”瀏覽到您下載的3G上網卡對應BIN文件所在位置，點擊“確定”，然后點擊“載入配置文件”，如下圖所示。
請等待1-3分鐘，查看設備“運行狀態”界面會顯示已經識別的3G網卡型號并顯示信號強度。就可以開始配置上網相關的參數了。
2.2 配置上網參數
2.2.1 通過設置向?qū)гO置

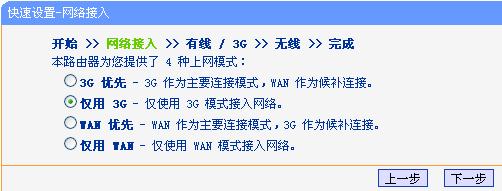

打開設備管理頁面“192.168.1.1”，點擊“設置向?qū)А保x擇“下一步”，設備可選的有4 種上網模式：3G優先、僅用3G、WAN優先、僅用WAN。

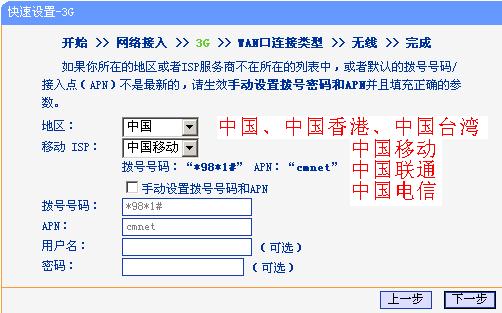

這里我們選擇“僅用3G”，點擊“下一步”，配置3G撥號參數，地區選擇“中國”，移動ISP：可選“中國電信”、“中國移動”和“中國聯通”（根據你的上網卡制式來選擇）。如果無法撥號成功，請您打開“系統工具”——“系統日志”頁面，查看是否有如下日志“3G Modem connecting error, please check the dial number and APN”，若有的話，您需要手動設置用戶名和密碼（撥號號碼和APN無需更改），具體用戶名和密碼如不清楚，可以咨詢當?shù)豂SP服務商。
注意： TL-MR3420默認已經內置有中國電信、移動及聯通撥號相關的參數，一般情況下只需要在上圖所示界面選擇ISP運營商即可自動設置撥號號碼、APN用戶名及密碼等信息。但是部分地區可能不同，如出現上述撥號不成功的錯誤提示，可以咨詢運營商具體的用戶名和密碼。

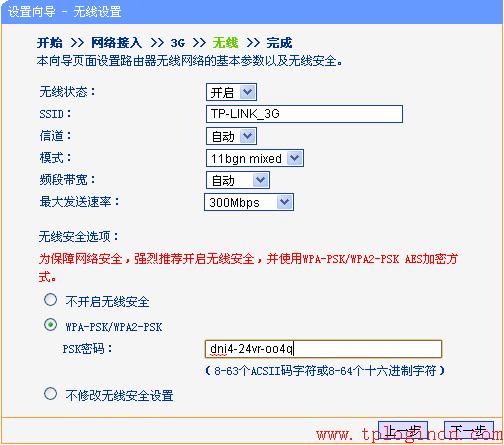

點擊“下一步”設置無線安全。
無線狀態：若路由器的無線功能，必須選擇開啟，這樣，無線網絡內的主機才可以接入并訪問有線網絡。
SSID號：該項標識無線網絡的網絡名稱，可隨意更改。
信道：該項用于選擇無線網絡工作的頻段（1-13）。
模式：該項用于選擇路由器的工作模式，可供選擇的有11M帶寬的802.11b模式、54M帶寬的802.11g模式、300M的802.11n模式、802.11b/ g混合模式和802.11b/ g/n混合模式。
頻段帶寬：自動、20MHz和40MHz。
最大發送速率：默認即可。
無線加密：為了保證您的無線網絡不被他人非授權訪問，建議設置無線加密，推薦加密方式為WPA-PSK/WPA2-PSK。

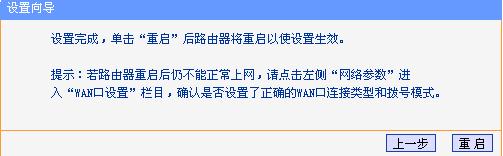

設置完成之后，點擊“下一步”，重啟路由器，等待1-3分鐘，查看設備“運行狀態”——“3G”，可以看到路由器已經獲取到IP地址等上網必需的參數，說明路由器撥號已經成功，此時您就可以正常上網了。
2.2.2 手動設置

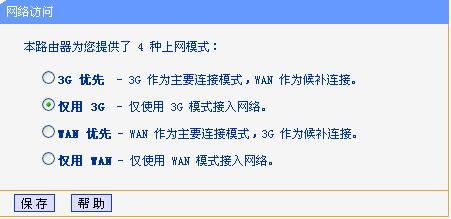

也可以不使用“設置向?qū)А保梢灾苯拥健熬W(wǎng)絡參數”頁面進行設置，點擊“網絡參數”---“網絡訪問”，選擇上網模式。

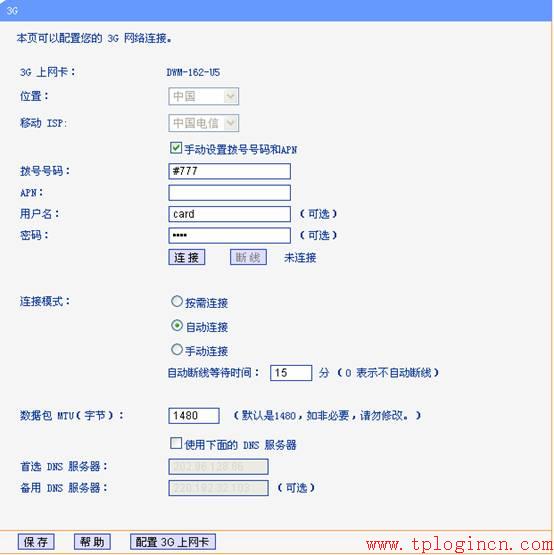

然后點擊“3G”，設置3G撥號所需的參數，設置完畢之后，點擊保存。

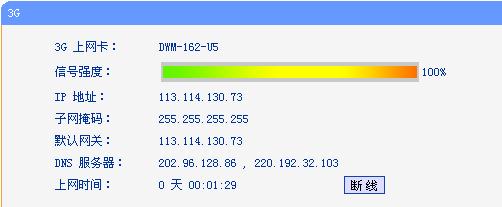

查看設備“運行狀態”——“3G”，可以看到路由器已經獲取到IP地址等上網必需的參數，說明路由器撥號已經成功，此時您就可以正常上網了。
